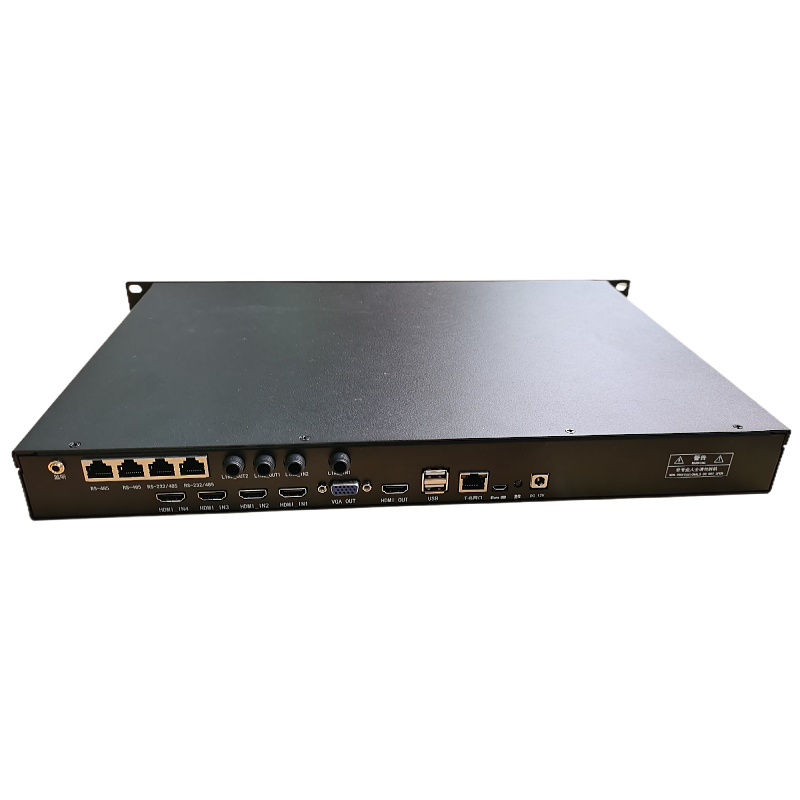

KLF8004 6机位互动录播一体机
（4 路 HDMI+2路IP）
直播+录播+导播+点播+互动+互动+流解码
提供中性、OEM、及定制服务
6 路机位高清录播一体机 采用最先进 main profile level 5.1 的 H.265 视频高速硬件编解码芯片，配合嵌入式 Linux系统开发，集全方位应用功能于一体的系统软件，以硬盘作为存储介质，记录
现场授课、庭审、会议、手术、婚庆、聚会、……等的全部场景，同时生成 MP4、TS 实况录像，以
流媒体的方式在网络中直播给广大师生及管理者实时观看。
产品特色：
l 系统嵌入式 LinuxSOC架构
l 支持接电开机全自动运行直播录制功能 7x24 小时
l 支持 HDMI接线视频和 IP网络摄像机流混合输入
l 支持开机自动录制，一键全通道视频录制，资源模式、电源模式录制，录制文件自动分段保存
l 支持 PGM分屏混音功能
l 支持 HDMI\VGA_OUT输出可选 1至 6通道画面、操控界面、预览画面、PGM合成画面
l 支持单画面、画中画、1/2/3/4/5/6分屏功能，可点通道源的 1234数字快速自由组合分屏功能
l 支持无缝视音频切换、淡入淡出切换、多种特效切换；支持单画面与单画面切换、单画面与画中画或 1/2/3/4/5/6分屏切换、支持分屏与分屏切换功能。
l 支持双流不同设置码率、帧率、分辨率直播输出；支持同时多协议多平台直播输出
l 支持全通道视频 6+1 路（支持4路HDMI+2个网络流），RTMP推本机内嵌直播分发服务器，进行跨网段大并发直播输出
l 支持摄像机云台控制
l 支持搭配跟踪摄像机，实现自动跟踪、自动切换功能
l 支持本地屏幕+usb鼠标控制，远程网络电脑/平板 Win客户端控制，Web浏览器控制、中控服务器/中控台控制……
应用场景：教育录播，会议录播，庭审录播，医疗示教直播，互动直播，现场导播直播，屏幕视频录像，婚庆直播，体育运动直播，金融点评直播……
项目 | 设备参数 | 性能指标 |
系统 |
编解码芯片 | 海思3521DV200四核A7@1.2GHz2G内存存储emmc8G H.265/H.264 MainProfile编解码 |
操作语言 | 中文 | |
操作界面 | 图形化菜单操作界面 | |
系统结构 | 嵌入式Linux系统 SOC架构 | |
本地操控一 | 接HDMI/VGA的显示器 + USB鼠键（实时导播控制） | |
远程操控二 | IE//火狐/搜狗/360等浏览器上IP登陆操控，配套win客户端远程导播软件 | |
系统权限密码 | 能设置超级管理员(admin)及一般用户(guest)的登陆系统密码。 | |
系统维护及升级 | 远程网络升级。支持从启/关机功能。 | |
提示功能 | 当修改系统配置时能提示重启/保存/退出信息。 | |
视频输入/出 | 视频输入接口 | 4路HDMI输入 |
输入分辨率/帧 | 输入分辨率：1920*1080 1280*1024 1280*720 1024*768 帧率：25/30/50/60 | |
视频输出接口 | 1 路 HDMI、1 路 VGA 输出 可选画面全屏输出 | |
直播流输出 | 高清数字信号 可选H.265-H.264 TS UDP/RTSP/RTMP 流 RTMP推流格式：支持使用IP、域名、特殊字符、串流加密 | |
网 络 IP流输入 | H.265/H.264 IP流输入 | 支持6路IP流输入,支持标准的H.265/H.264 TS RTSP/RTMP流实时输入,可使用海康/大华/三星/sony等网络摄像机输入。 |
音频 |
音频输入接口 | 4路3.5持外置音频接口输入或视频内嵌音频输入，也支持网络流音频输入 MP4 AAC。 |
音频输出接口 | 2 路 3.5线性立体声输出 1 路 3.5 监听输出接口。 | |
音频编码格式 | AAC 采样率 48000Hz 码率自定义设置 | |
录音方式 | 视频和音频同步录制。 | |
回 放 及存储 |
播放录像 | 通过远程 IE浏览器网页方式播放或下载文件后本地播放。播放视频时支持手动调节时间播放功能。 |
录像文件下载 | 使用网络电脑浏览器下载，或插 32 位 U 盘下载。 | |
数据存储模式 | 内置标配 1 个 3.5 寸 SATA 2TB 存储硬盘、支持网络 FTP 存储 | |
导播功能 | 角标 LOGO 叠加 | 支持预设 2 个以上角标叠加，角标大小和位置可以任意调节叠加。 |
OSD 字幕叠加 | 支持字幕发布：字幕位置，字体样式，字号大小可调。 | |
分屏功能 | PGM合成通道支持分屏画面设换输出，并提供多种预设样式选择功能。支持 PVW通道预览模式。 | |
截屏功能 | 能对 PGM 合成通道视频的截屏图像保存 | |
实时切换 | 所有视频及流输入通道能任意两个无缝切换输出导播或直播流。 | |
多路录制 | 功能：支持导播录像、各实体通道录像，及所有通道同时录像功能。视频存储格式：MP4 TS等可选格式，音频AAC码率44K。 录制分辨率支持 1920*1080至 176*144,码率[32-32000] (kbit)，帧率[5-30] 可选。 | |
多路定时录制 | 支持 PMG合成通道及输入的所有（6个）通道的手动或定时分段录制功能。 | |
网络直播输出 | PGM合成画面，支持同时输出H.264/H.265TS RTMP /RTSP/UDP/SRT 直播流，RTMP 支持 4 个不同推流地址 全输入通道源，支持 RTSP、RTMP 直播。 直播输出分辨率可选 1920*1080～1280*720～720*404～320*180，帧率可选 30/25/20/15 帧、码率 32Kbps～32 Mbps 自定义设置可扩展。 | |
大屏输出 | 通过硬件 HDMI 及 VGA 接口输出 PGM 合成通道的全屏视频显示，支持单画面、画中画、1至 6 分屏全屏输出，可预设 8 种以上分屏模式输出（位置、分辨率、显示层顺序任意设置）。 | |
界面输出 | 支持硬件 HDMI/VGA 接口输出系统操控界面，方便本地实时操控。 | |
互动（远程连线） | 通过网络连接远程端视频流信号，并采集到本地通道，可实现远程互动。可用于大型晚会直播、远程互动访谈活动及新闻第一现场，操作简单安全。 | |
智能调音台 | PGM 合成通道支持外部麦克风、和线性的立体声输入，或 HDSDI / HDMI 的内嵌音频、网络音频、视频文件音频输入选择；PGM 合成音频输出： 可选声音随通道随动自动切换模式、固定模式、混音模式等输出，支持音量输入输出调节。 | |
跟踪功能 | 支持教师机位支持图像分析自动/半自动/精准跟踪导播录制功能。 | |
自动巡视功能 | PGM 画面支持 1 至 4 通道视频输入设置的时间，自动无缝切换。 | |
通信接口 | RS485 接口 | 2 个/4 个 RS485 接口，支持 VISCA 云台控制协议 |
RS-232 接口 | 2 个 RS-232 接口，支持 VISCA 云台控制协议 | |
RJ45 网络接口 | 一个 802.3ab 1000Base-T 千兆网络接口 | |
USB 接口 | 面板 1 个USB2.0 后面板外置 2*USB2.0，设备内置 4*USB2.0 | |
环境 | 工作电压 | 交流 220W（外加 AC-DC） |
输入电压 | 12V 2A 至 5A | |
工作温度（℃） | -10℃-85℃，指的是通风良好条件下的环境温度。 | |
工作湿度 | 85%RH 以下 | |
外观 | 设备尺寸 | 1U 机架式 480*440*300 |
其他 | 功耗： | 20W |
应用范围 | 课件/课堂直播录播、庭审直播、手术示教直播、互动直播、会议录播直播、体育运动直播、现场导播直播、屏幕视频录制、网络视频直播、婚庆直播、酒店大堂直播、金融点评直播……。 | |
